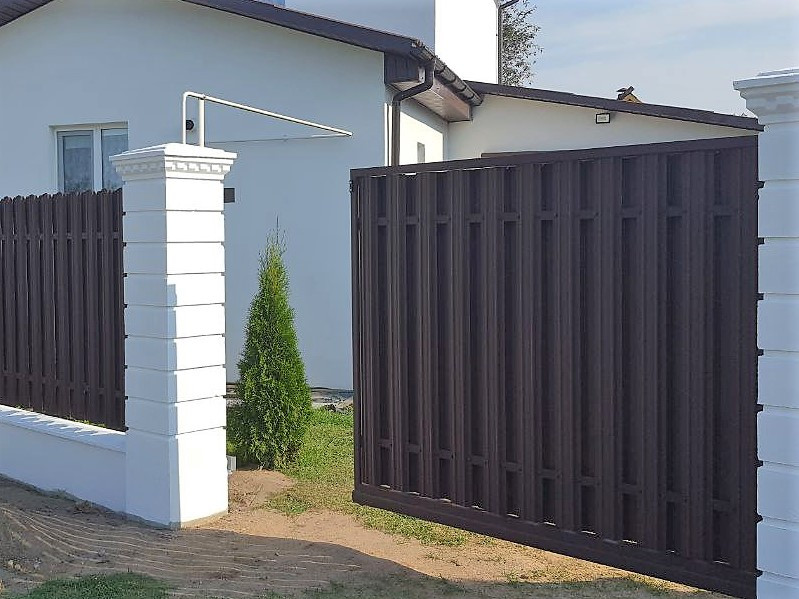

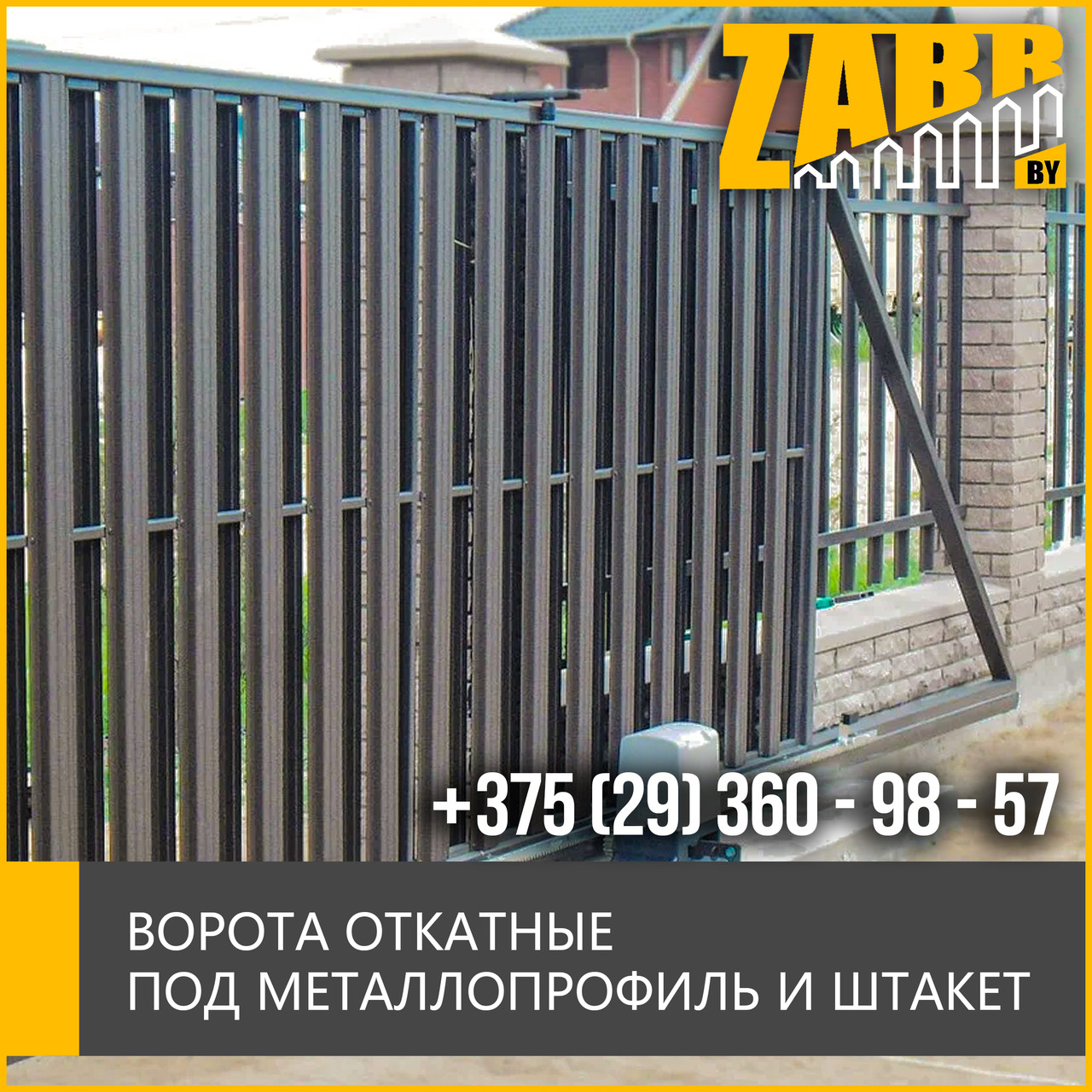

Ворота откатные под металлопрофиль и штакет
спецификация и характеристики для каркаса ворот под профиль и штакет:
- каркас 60х40х2(3), 60х60х2(3)
- подрамник (внутренний каркас) 40х20х2
- столбы 80х80х3 или 100х100х3
- каркас покрыт 2мя слоями грунта+эмаль лтбо порошковая покраска
- высота от 1.4 м до 3.0м.
- ширина проема от 2.5м до 6.0м.
С воротами закажите ЗАБОР
Фурнитура и комплектующие на откатные ворота(ролтэк,кав,алютех)
Базовый коплект
- опоры роликовые
- накатной ролик
- заглушка в шину
- верхний улавливатель составной
- нижний улавливатель
- верхний кронштейн с 2 роликами
дополнительный элементы:
- кронштейн ловителя усиленный
- подставка регулировочная под роликовые опоры
- Направляющая рельса (профиль) сечение 70х60х3,5 мм длинна от 5 до 8 м.(черный металл или цинк)
- зубчатая рейка (стальная или нейлоновая)
автоматика (двигатель) NICE(Италия) , CAMEМ(Италия) , ALUTECH(китай-Беларусь), BFT(Италия)
Преимущества:
- простота открывания, не требующая больших усилий;
- разумная себестоимость изделия;
- легко поддается автоматизации;
- нет необходимости фиксировать ворота в открытом состоянии, ветер их не закроет, как распашные.
Недостатки:
- для изготовления необходимо приобрести специальную фурнитуру.
- для отката потребуется место;
- под сами ворота заливается прочный фундамент, который увеличивает материальные расходы.
Начнем с того, что обычно проем ограничивается двумя столбами(металлические ,кирпичные,брик,бесер и др). Они устанавливаются на нужном растоянии друг от друга ,как правило это 4 и более метра.После установки столбов приступаем к устройству фундамента под откатные ворота
размеры фундамента:
- длина – половина ширины воротного проема;
- глубина – 1-1,5 м в зависимости от типа грунта на стройплощадке;
- ширина 40-50 см.
Копать траншею начинают от одного из столбов, в сторону которого будет производиться откат.
В качестве закладной обычно используют швеллер шириною 10-16 мм. К нему приваривают арматуру диаметром 10-12 мм, из которой формируют армирующий каркас.Также имеет право на жизнь заливать фундамент без закладной,в этом случае опорные ролики ставят на шпильки которые в свою очередь закрекплены в фундаменте на химических анкерах.
Далее проводятся следующие операции:
- устанавливают швеллер и приваренный к нему армокаркас в траншею так, чтобы его верхняя плоскость находилась на уровне конечной отделки территории дачного участка: тротуарная плитка, асфальт, брусчатка и прочее;
- швеллер выравнивают строго по горизонтали;
- при необходимости монтируется опалубка для выступающей над грунтом части фундамента;
- проводится заливка траншеи бетонным раствором;
- через определенное время опалубка снимается и фундамент можно нагружать.
Изготовление несущей рамы откатных ворот
В первую очередь изготавливаем основную раму. Для этого используется один из видов проф трубы.. С ней проще работать, плюс, этот материал обладает невысокой массой, но высокой несущей способностью.
Рама собирается из двух каркасов, вставленных друг в друга. Внешний будет выполнять функции несущей конструкции, внутренний используется для обшивки и увеличения жесткости общего изделия. Поэтому для первого лучше использовать трубу сечением 60х40х2 мм или 80х40х2мм в зависимости от наполнения, для второго 40х20 мм.Сборку рамы мы производим на специализтрованных столах ,поэтому воротное полотно получается в одной плоскости без перекосов и искривлений;
После изготовления рамы ворот, остается приварить к нижнему несущему элементу, по всей его длине, направляющую, которая входит в комплектацию фурнитуры для откатных ворот. Делаем это используя струбцины, чтобы направляющий элемент не повело во время крепления.
Следующие операции:
- зачистка швов;
- грунтовка рамы;
- ее покраска.
Монтаж ворот
Переходим к следующему этапу – как установить откатные ворота:
- Надо установить опорные ролики, входящие в фурнитуру откатных ворот. Их две. Располагать их надо на максимальном расстоянии друг от друга в пределах длины .
- Вставляем в направляющую рамы ролики.
- Устанавливаем раму на ролик, выравниваем и привариваем последние к швеллеру, расположенному в фундаменте.
- Приваривать надо точечно, чтобы осталась возможность выровнять или что-то подправить. Если все нормально, варим сплошным швом.
- Далее привариваем или прикручиваем верхние поддерживающие ролики и один концевой. А также уловители: верхний и нижний.
Ну и последний этап это монтаж заполнения ворот. В независимости от того, что было выбрано, элементы обшивки крепят к внутреннему каркасу саморезами по металлу. У них на конце не винт, а бур, с помощью которого крепежное изделие легко может само просверлить сталь толщиною до 3 мм.
Вуаля ваш участок оборудован откатными воротами
Основные | |
---|---|
Вес | 180 кг |
Производитель | Собственное производство |
Гарантийный срок | 36 мес |
Страна производитель | Беларусь |
Цвет | Черный |
Материал ворот | Металл |
- Цена: от 220 руб./кв.м
