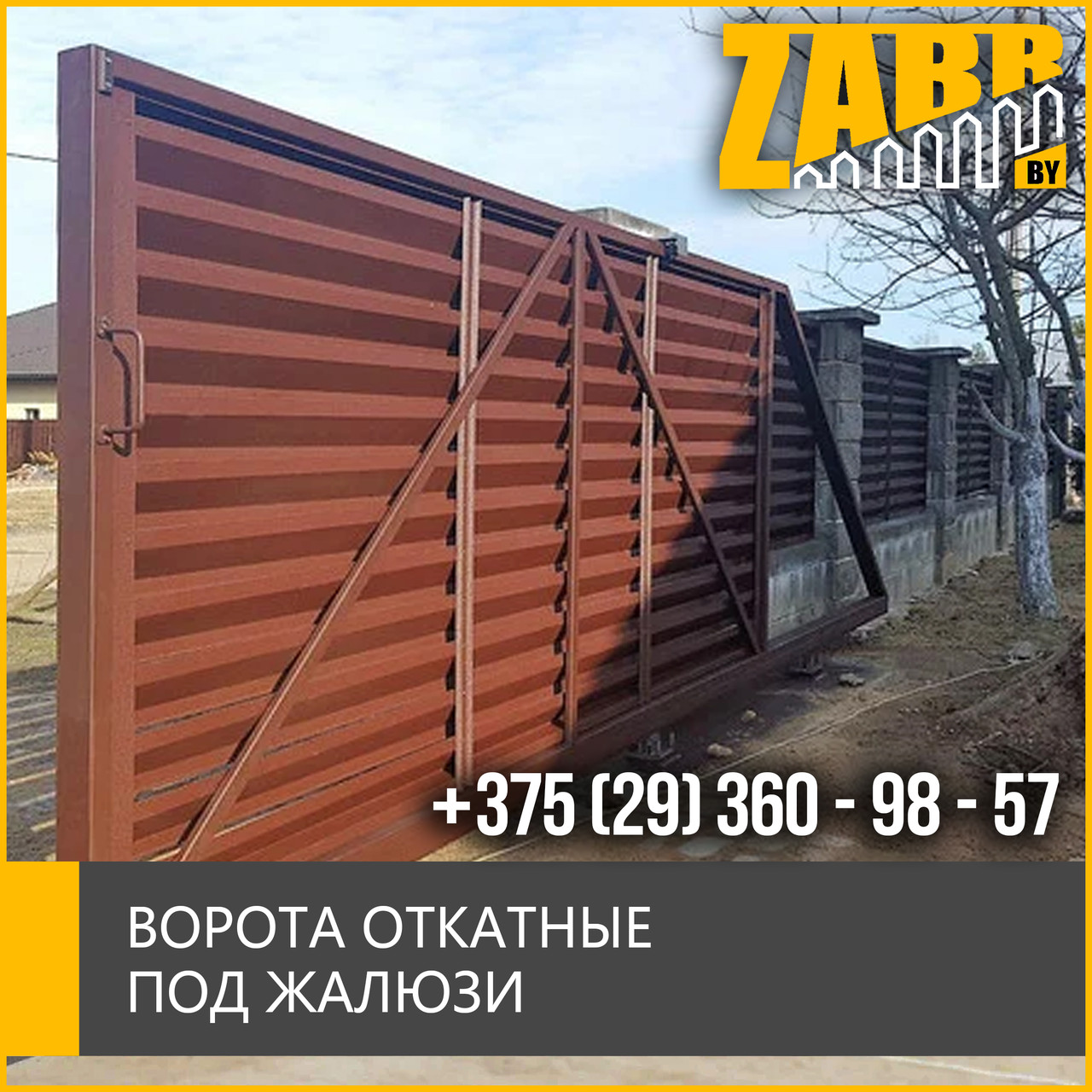

Ворота откатные под жалюзи

280 руб./кв.м

  • В наличии
+375 (29) 360-98-57
возврат товара в течение 14 дней по договоренности
Ворота откатные под жалюзи
В наличииВорота откатные под жалюзи
280 руб./кв.м
+375 (29) 360-98-57
Описание
Характеристики
Информация для заказа



Наша компания занимается производством и монтажом откатных ворот под различное заполнение.



спецификация и характеристики для каркаса  ворот под жалюзи и ранчо:

  • каркас 60х40х2(3), 60х60х2(3)   80х40(2) под жалюзи
  • подрамник (внутренний каркас) 40х20х2
  • столбы   80х80х3 или  100х100х3
  • каркас покрыт 2мя слоями грунта+эмаль  лтбо порошковая покраска
  • высота от 1.4 м  до 3.0м.
  • ширина проема  от 2.5м  до 6.0м.

С воротами закажите ЗАБОР

Фурнитура и комплектующие на откатные ворота(ролтэк,кав,алютех)

Базовый коплект

  • опоры роликовые
  • накатной ролик
  • заглушка в шину
  • верхний улавливатель составной
  • нижний улавливатель
  • верхний кронштейн с 2 роликами

дополнительный элементы:

  • кронштейн ловителя усиленный
  • подставка регулировочная под роликовые опоры
  • Направляющая рельса (профиль)  сечение 70х60х3,5 мм  длинна от 5 до 8 м.(черный металл или цинк)
  •  зубчатая рейка (стальная или нейлоновая)

автоматика (двигатель)    NICE(Италия) , CAMEМ(Италия) ,  ALUTECH(китай-Беларусь),   BFT(Италия)



Преимущества и недостатки откатных ворот

Преимущества:

  • простота открывания, не требующая больших усилий;
  • разумная себестоимость изделия;
  • легко поддается автоматизации;
  • нет необходимости фиксировать ворота в открытом состоянии, ветер их не закроет, как распашные.

Недостатки:

  • для изготовления необходимо приобрести специальную фурнитуру.
  • для отката потребуется место;
  • под сами ворота заливается прочный фундамент, который увеличивает материальные расходы.

Этапы производства и установки ворот



Начнем с того, что обычно проем ограничивается двумя столбами(металлические ,кирпичные,брик,бесер и др). Они устанавливаются на нужном растоянии друг от друга ,как правило это 4 и более метра.После установки столбов приступаем к устройству фундамента под откатные ворота

размеры фундамента:

  • длина – половина ширины воротного проема;
  • глубина – 1-1,5 м в зависимости от типа грунта на стройплощадке;
  • ширина 40-50 см.

Копать траншею начинают от одного из столбов, в сторону которого будет производиться откат.

В качестве закладной обычно используют швеллер шириною 10-16 мм. К нему приваривают арматуру диаметром 10-12 мм, из которой формируют армирующий каркас.Также имеет право на жизнь заливать фундамент без закладной,в этом случае  опорные ролики ставят на шпильки которые в свою очередь закрекплены в фундаменте на химических анкерах.



Далее проводятся следующие операции:

  • устанавливают швеллер и приваренный к нему армокаркас в траншею так, чтобы его верхняя плоскость находилась на уровне конечной отделки территории дачного участка: тротуарная плитка, асфальт, брусчатка и прочее;
  • швеллер выравнивают строго по горизонтали;
  • при необходимости монтируется опалубка для выступающей над грунтом части фундамента;
  • проводится заливка траншеи бетонным раствором;
  • через определенное время опалубка снимается и  фундамент можно нагружать.

Изготовление несущей рамы откатных ворот

В первую очередь изготавливаем основную раму. Для этого используется один из видов проф трубы.. С ней проще работать, плюс, этот материал обладает невысокой массой, но высокой несущей способностью.

Рама собирается из двух каркасов, вставленных друг в друга. Внешний будет выполнять функции несущей конструкции, внутренний используется для обшивки и увеличения жесткости общего изделия. Поэтому для первого лучше использовать трубу сечением 60х40х2 мм или 80х40х2мм в зависимости от наполнения, для второго 40х20 мм.Сборку рамы мы производим на специализтрованных столах ,поэтому воротное полотно получается в одной плоскости без перекосов и искривлений;

    После изготовления рамы ворот, остается приварить к нижнему несущему элементу, по всей его длине, направляющую, которая входит в комплектацию фурнитуры для откатных ворот. Делаем это  используя струбцины, чтобы направляющий элемент не повело во время крепления.

Следующие операции:

  • зачистка швов;
  • грунтовка рамы;
  • ее покраска.

Монтаж ворот

Переходим к следующему этапу – как установить откатные ворота:

  1. Надо установить опорные ролики, входящие в фурнитуру откатных ворот. Их две. Располагать их надо на максимальном расстоянии друг от друга в пределах длины .
  2. Вставляем в направляющую рамы ролики.
  3. Устанавливаем раму на ролик, выравниваем и привариваем последние к швеллеру, расположенному в фундаменте.
  4. Приваривать надо точечно, чтобы осталась возможность выровнять или что-то подправить. Если все нормально, варим сплошным швом.
  5. Далее привариваем или прикручиваем верхние поддерживающие ролики и один концевой. А также уловители: верхний и нижний.



Ну и последний этап это монтаж заполнения ворот. В независимости от того, что было выбрано, элементы обшивки крепят к внутреннему каркасу саморезами по металлу. У них на конце не винт, а бур, с помощью которого крепежное изделие легко может само просверлить сталь толщиною до 3 мм.

Вуаля  ваш участок оборудован откатными воротами



Основные
Вес180 кг
Производитель Собственное производство
Гарантийный срок 36 мес
Страна производительБеларусь
Цвет Черный
Материал воротМеталл
