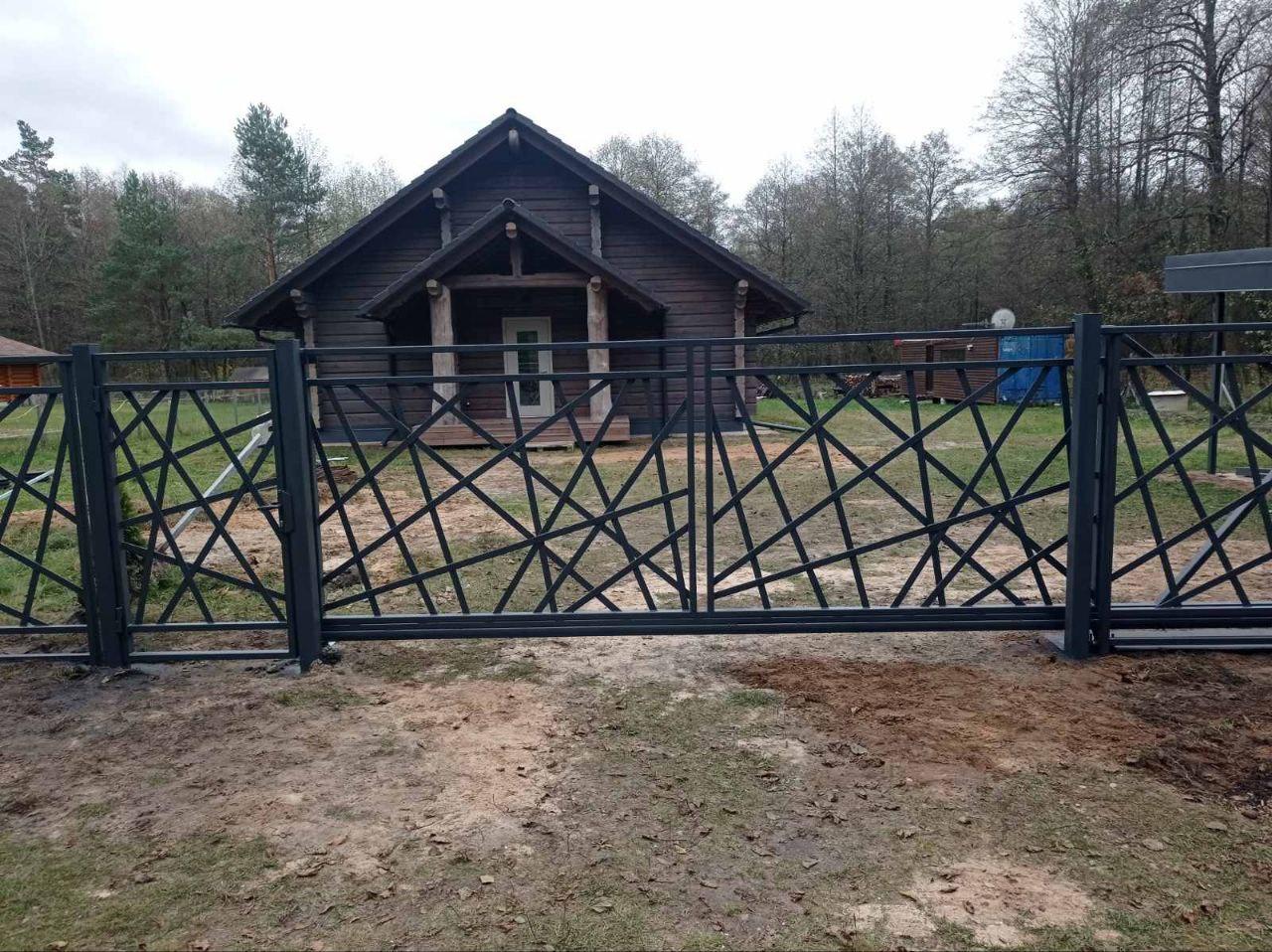

Ворота откатные сварные с элементами ковки





спецификация и характеристики для каркаса  ворот сварных:

• каркас 60х40х2(3), 60х60х2(3)
• внутреннее заполнение (15х15 ;20х20; 25х25;30х30; полоса кавадрат и прочее)в зависимости от выбранного рисунка
• столбы   80х80х3 или  100х100х3  или каменные
• каркас покрыт 2мя слоями грунта+эмаль  либо порошковая покраска
• высота от 1.4 м  до 3.0м.
• ширина проема  от 2.5м  до 6.0м.

В разделе  ЗАБОР  вы можете выбрать понравившийся эскиз ,или предоставить свой

Фурнитура и комплектующие на откатные ворота(ролтэк,кав,алютех)

Базовый коплект

• опоры роликовые
• накатной ролик
• заглушка в шину
• верхний улавливатель составной
• нижний улавливатель
• верхний кронштейн с 2 роликами

дополнительный элементы:

• кронштейн ловителя усиленный
• подставка регулировочная под роликовые опоры
• Направляющая рельса (профиль)  сечение 70х60х3,5 мм  длинна от 5 до 8 м.(черный металл или цинк)
•  зубчатая рейка (стальная или нейлоновая)

автоматика (двигатель)    NICE(Италия) , CAMEМ(Италия) ,  ALUTECH(китай-Беларусь),   BFT(Италия)



Преимущества:

• простота открывания, не требующая больших усилий;
• разумная себестоимость изделия;
• легко поддается автоматизации;
• нет необходимости фиксировать ворота в открытом состоянии, ветер их не закроет, как распашные.

Недостатки:

• для изготовления необходимо приобрести специальную фурнитуру.
• для отката потребуется место;
• под сами ворота заливается прочный фундамент, который увеличивает материальные расходы.





Начнем с того, что обычно проем ограничивается двумя столбами(металлические ,кирпичные,брик,бесер и др). Они устанавливаются на нужном растоянии друг от друга ,как правило это 4 и более метра.После установки столбов приступаем к устройству фундамента под откатные ворота

размеры фундамента:

• длина – половина ширины воротного проема;
• глубина – 1-1,5 м в зависимости от типа грунта на стройплощадке;
• ширина 40-50 см.

Копать траншею начинают от одного из столбов, в сторону которого будет производиться откат.

В качестве закладной обычно используют швеллер шириною 10-16 мм. К нему приваривают арматуру диаметром 10-12 мм, из которой формируют армирующий каркас.Также имеет право на жизнь заливать фундамент без закладной,в этом случае  опорные ролики ставят на шпильки которые в свою очередь закрекплены в фундаменте на химических анкерах.



Далее проводятся следующие операции:

• устанавливают швеллер и приваренный к нему армокаркас в траншею так, чтобы его верхняя плоскость находилась на уровне конечной отделки территории дачного участка: тротуарная плитка, асфальт, брусчатка и прочее;
• швеллер выравнивают строго по горизонтали;
• при необходимости монтируется опалубка для выступающей над грунтом части фундамента;
• проводится заливка траншеи бетонным раствором;
• через определенное время опалубка снимается и  фундамент можно нагружать.

Изготовление несущей рамы откатных ворот

В первую очередь изготавливаем основную раму. Для этого используется один из видов проф трубы.. С ней проще работать, плюс, этот материал обладает невысокой массой, но высокой несущей способностью.

 Внешняя рама будет выполнять функции несущей конструкции, внутренний используется для обшивки и увеличения жесткости общего изделия. Поэтому для первого лучше использовать трубу сечением 60х40х2 мм или 80х40х2мм в зависимости от наполнения, для второго тот материал который используется в эскизе .Сборку рамы мы производим на специализтрованных столах ,поэтому воротное полотно получается в одной плоскости без перекосов и искривлений;

    После изготовления рамы ворот, остается приварить к нижнему несущему элементу, по всей его длине, направляющую, которая входит в комплектацию фурнитуры для откатных ворот. Делаем это  используя струбцины, чтобы направляющий элемент не повело во время крепления.

Следующие операции:

• зачистка швов;
• грунтовка рамы;
• ее покраска.

Монтаж ворот

Переходим к следующему этапу – как установить откатные ворота:

1. Надо установить опорные ролики, входящие в фурнитуру откатных ворот. Их две. Располагать их надо на максимальном расстоянии друг от друга в пределах длины .
2. Вставляем в направляющую рамы ролики.
3. Устанавливаем раму на ролик, выравниваем и привариваем последние к швеллеру, расположенному в фундаменте.
4. Приваривать надо точечно, чтобы осталась возможность выровнять или что-то подправить. Если все нормально, варим сплошным швом.
5. Далее привариваем или прикручиваем верхние поддерживающие ролики и один концевой. А также уловители: верхний и нижний.



Ну и последний этап это монтаж заполнения ворот. В независимости от того, что было выбрано, элементы обшивки крепят к внутреннему каркасу саморезами по металлу. У них на конце не винт, а бур, с помощью которого крепежное изделие легко может само просверлить сталь толщиною до 3 мм.

Вуаля  ваш участок оборудован откатными воротами
